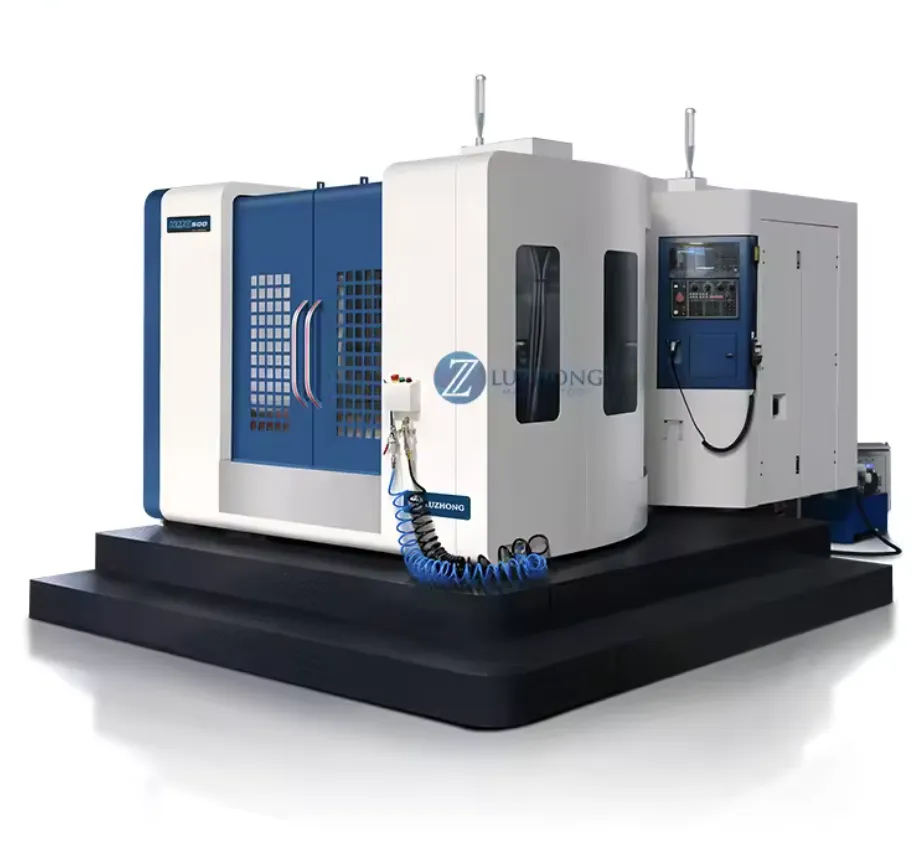

Centre d’Usinage Horizontal

Caractéristiques :

• Type de machine : Centre d’usinage horizontal CNC robuste (Modèle HMC800)
• Capacité d’usinage : Robuste (Heavy Duty), conçu pour les tâches intensives et le traitement de pièces de type boîte.
• Système de contrôle CNC : FANUC 0i MF (Contrôleur FANUC standard, reconnu pour sa fiabilité et ses performances).
• Garantie : 18 Mois
• Alimentation électrique : Tension personnalisable
• Configuration de la broche : Simple
• Applications : Idéal pour l’usinage intensif de pièces de type boîte et de surfaces bidimensionnelles ou tridimensionnelles. Convient aux usines de fabrication, notamment dans les industries mécanique, automobile, de communication, textile, d’impression et agricole.
• Dimensions de la table : 800 x 800 mm
• Courses des axes :
• * Axe X : 1300 mm
• * Axe Y : 1000 mm
• * Axe Z : 1000 mm
• Plage de travail :
• * Distance du centre de la broche à la surface de la table : 150 – 1150 mm
• * Distance entre le nez de la broche et le centre de la table : 200 – 1200 mm
• Type de table : Table de travail rotative CNC simple
• Rainures en T : 5 rainures de 22 mm de largeur avec un pas de 125 mm
• Charge maximale de la table de travail : 2500 kg
• Indexation de la table : 1° x 360°
• Vitesse maximale de la table : 10 tr/min
• Puissance du moteur principal : 15/18.5 kW
• Cône de broche : BT50-190
• Vitesse de la broche : Jusqu’à 6000 tr/min (Plage : 1 – 8000 tr/min)
• Vitesse d’avance de coupe : 1 – 10000 mm/min
• Vitesse de déplacement rapide : 24 / 20 / 24 m/min (1 – 24000 mm/min)
• Capacité du magasin d’outils : 30 outils (type bras, marque OKADA)
• Temps de changement d’outil (outil à outil) : 3 secondes
• Diamètre maximal de l’outil : 112 mm (avec outils adjacents) / 200 mm (sans outils adjacents)
• Longueur maximale de l’outil : 400 mm
• Poids maximal de l’outil : 18 kg
• Précision minimale de réglage : 0.001 mm
• Précision de positionnement des axes X,Y,Z : 0.012 mm
• Répétabilité de positionnement des axes X,Y,Z : 0.008 mm
• Précision de positionnement de l’axe B : 10″
• Répétabilité de positionnement de l’axe B : 5″
• Poids de la machine : 17000 kg
• Dimensions hors tout (L x l x H) : 5050 x 3800 x 3300 mm
• Matériaux de construction : Fonte HT300 de haute résistance et haute qualité, avec une structure en T inversé pour une stabilité accrue.
• Broche : Unité de broche de haute rigidité et précision (Taiwan), avec système de refroidissement annulaire. A passé le test de classification ISO d’équilibre dynamique.
• Composants des vis mères : Vis mères de marque HIWIN (Taiwan), roulements SKF ou NACHI, accouplement YC directement connecté.
• Rails linéaires : Rails de guidage linéaires à rouleaux haute vitesse de précision (Taiwan, marques HIWIN ou PMI), permettant une précision de positionnement au micromètre.
• Cylindre de déblocage d’outil : Cylindre de déblocage d’outil de broche (Taiwan).
• Contrepoids : Cylindre d’équilibre à azote pour le contrepoids de l’axe Z.
• Composants électriques : Équipé de composants électriques de sécurité Schneider, incluant une prise rapide standard.
• Composants pneumatiques : Standard avec composants pneumatiques AirTAC.
• Sécurité et Conformité : Certifié CE et TUV, garantissant la conformité aux normes de sécurité de l’UE.
• Système de lubrification : Dispositif de lubrification centralisé automatique.
• Gestion des copeaux : Équipé d’un convoyeur à chaîne et de deux convoyeurs à vis.
• Tests qualité : Chaque machine a passé des tests rigoureux avec interféromètre laser Renishaw et Renishaw ballbar, garantissant une précision et une fiabilité optimales. Rapport de test de la machine et inspection vidéo sortante fournis.
• Accessoires inclus :
• * Pistolets à air et à eau haute pression
• * Mandrin de fraisage BT50
• * Bloc de couteau de verrouillage

Découvrez notre Centre d’Usinage Horizontal

Imaginez-vous devant une machine-outil qui transforme chaque projet en une pièce parfaite, sans effort superflu. C’est exactement ce que notre Centre d’Usinage Horizontal vous propose. Grâce à sa commande numérique (CNC), il gère avec une grande autonomie l’usinage de pièces complexes, même pour les formes les plus exigeantes. Vous cherchez à enchaîner des opérations comme le fraisage, le perçage, le taraudage ou l’alésage, sans perdre de temps ni de précision ? Cette machine vous offre tout cela, et bien plus.

Son modèle HMC800, robuste et pensé pour durer, est taillé pour les tâches les plus intenses. C’est un allié de confiance pour usiner des pièces de type boîte ou des surfaces en 2D comme en 3D. Que vous soyez dans la mécanique de précision, l’automobile, la communication, le textile, l’impression ou encore l’agriculture, ce centre d’usinage s’adapte à vos exigences. La configuration 4 axes (X, Y, Z et table rotative B) vous permet de travailler sur plusieurs faces sans reprise, ce qui fait toute la différence en production.

Pour découvrir toute notre gamme et comparer les modèles, vous pouvez jeter un coup d’œil à notre sélection complète de centres d’usinage.

Performance et Précision du Centre d’Usinage Horizontal

Ce qui fait la force de ce centre d’usinage horizontal, c’est d’abord son contrôleur CNC FANUC 0i MF, reconnu pour sa fiabilité. La sensation de sécurité que procure une table de travail de 800 x 800 mm, capable de supporter jusqu’à 2 500 kg, n’a pas d’égal. Vous pouvez compter sur une indexation de la table à 1° x 360°, ouvrant la voie à l’usinage multiface en une seule installation.

Les courses généreuses des axes (X : 1300 mm, Y : 1000 mm, Z : 1000 mm) offrent une liberté de mouvement adaptée à toutes vos pièces, même les plus volumineuses. Avec une précision minimale de réglage de 0,001 mm, chaque détail compte. La précision de positionnement sur les axes X, Y et Z atteint 0,012 mm et la répétabilité est de 0,008 mm. La broche BT50-190, avec une vitesse de 6 000 tr/min et une puissance de 15/18,5 kW, vous garantit puissance et souplesse, que vous usiniez de l’acier, de l’aluminium ou des matériaux composites.

Les vitesses d’avance de coupe de 10 000 mm/min et les déplacements rapides jusqu’à 24 m/min vous font gagner un temps précieux. Vous souhaitez comparer cette machine à d’autres solutions pour des applications bois ? Consultez le centre usinage charpente bois pour élargir votre réflexion.

Fiabilité et Productivité pour vos Projets Industriels

La robustesse se ressent dès le premier regard : fonte HT300 haute résistance, structure en T inversé, tout est pensé pour absorber les vibrations et garantir une stabilité à toute épreuve. Les composants sélectionnés (broche de Taïwan, vis mères HIWIN, roulements SKF ou NACHI) parlent d’eux-mêmes : ici, pas de compromis sur la qualité.

Les rails linéaires à rouleaux haute vitesse (HIWIN ou PMI) offrent une précision micrométrique et une douceur de déplacement qui se ressent jusque dans la finition de vos pièces. Le magasin d’outils de 30 positions, type bras OKADA, permet des changements rapides (3 secondes seulement). Le système de lubrification centralisé automatique, le convoyeur à copeaux à chaîne et les deux convoyeurs à vis facilitent l’entretien et la gestion des déchets.

Côté sécurité, vous êtes tranquille : certification CE et TUV, composants électriques Schneider, pneumatiques AirTAC. Tout est là pour garantir un environnement de travail fiable et conforme.

Un investissement sûr et vérifié

Investir dans un centre d’usinage horizontal, c’est miser sur la tranquillité d’esprit. Chaque machine subit des tests qualité rigoureux : interféromètre laser Renishaw, ballbar, rapport détaillé et inspection vidéo sortante. Vous recevez une garantie de 18 mois, avec accessoires utiles pour démarrer : pistolets à air et à eau, mandrin BT50, bloc de verrouillage.

Vous vous demandez comment choisir le bon modèle ? Pensez à vos besoins : nombre d’axes, taille des pièces, marque, niveau d’automatisation. Nous sommes là pour vous conseiller et vous aider à faire le meilleur choix.

Prêt à passer à la vitesse supérieure ? Contactez-nous pour obtenir plus de détails ou demandez votre devis personnalisé sur Centreusinage.fr. Profitez d’un équipement fiable, pensé pour durer, et transformez chaque projet en réussite.
